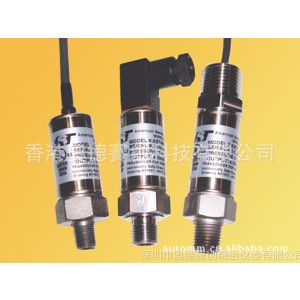

AST4400
本质安全型压力变送器 -1类1级
该AST4400是一种介质隔离，不锈钢与各种各样选择的本质安全型压力变送器。除了其坚固的结构，并在同行业中的价格与性能比的AST4400是本质解压力测量安全（IS）领域。它采用AST的专有邦定™技术，一个单件不锈钢传感元件，可提供***的长期稳定性和可重复的结果。
该AST4400压力变送器是与CSA独立密封批准也可为客户节省了加拿大二次密封装置所需的额外成本。
优点
-邦定™技术
- UL/cUL9131类1级的C和D组本质安全屏障安装时批准
- CSA 157 1类1级的C和D组本质安全屏障安装时批准
- CE EN61326
- 高强度不锈钢结构
- 无油，焊接或内部O形圈
- 宽工作温度范围
- 范围可达10,000PSI
- 低静态和热误差
- ***的价格和性能
- 适合于宽范围的液体和气体
- EMI/RFI保护
应用
- 工业OEM设备
- HVAC/R设备
- 水资源管理
- 本质安全控制面板
- 气动
- 液压系统
- 氢存储 (316L SS)
- 数据记录仪
点击这里布线信息
性能 @ 25°C (77°F)
爆破压力
5X or 20,000 psi (以较少者为准)
1精度包括：非线性，迟滞和非重复性
环境数据
经营
-40 to 85°C (-40 to 185°F)
存储
-40 to 100°C (-40 to 212°F)
补偿范围
0 to 55°C (30 to 130°F)
冲击
100G, 11 msec, 1/2 sine
振动
10G peak, 20 to 2000 Hz.
电气数据
输出
4-20mA
1-5VDC, 1-6VDC
0-50mV
0.5-4.5V比例
激发
10-28VDC
10-28VDC
5VDC,typ
5VDC,reg
输出阻抗
>10k Ohms
<100 Ohms, Nominal
1100 Ohms, Nominal
>100 Ohms, Nominal
电流消耗
20mA, typ.
<10mA
<5mA
<10mA
带宽
(-3dB): DC to 250 Hz
(-3dB): DC to 1kHz
(-3dB): DC to 5kHz, min
(-3dB): DC to 1kHz
零点偏移
<±1% of FS
<±1% of FS
<±2% of FS
<±1% of FS
跨度公差
<±2% of FS
<±1.5% of FS
<±2% of FS
<±1.5% of FS
输出负载
0-800 Ohms
@10-28VDC
10k Ohms, Min.
>1M Ohms
10K Ohms, Min.
订购信息
AST4400 | A | 00500 | P | 4 | E | 0 | 000 | SS | | PSIG的测量范围 | 压力范围代码 | BARG测量范围 | 压力范围代码 | | -14.7 to 25** | V0025** | -1 to 2** | V0002** | | 0-25 | 00025 | 0-2 | 00002 | | 0-50 | 00050 | 0-5 | 00005 | | 0-100 | 00100 | 0-10 | 00010 | | 0-200 | 00200 | 0-20 | 00020 | | 0-500 | 00500 | 0-50 | 00050 | | 0-1,000 | 01000 | 0-100 | 00100 | | 0-2,500 | 02500 | 0-250 | 00250 | | 0-5,000 | 05000 | 0-350 | 00350 | | 0-7,500 | 7500 | 0-500 | 00500 | | 0-10,000 | 10000 | 0-700 | 00700 | | 典型的范围。所有可用的范围包括0-25 PSI和0-10,000 PSI。 | | **复方范围至-14.7至2500 PSI的提供。请咨询工厂。 |
|
| 系列型号 | | | | | | | | |
| 工艺连接
A= 1/4" NPT Male
B= 1/8" NPT Male
C= 1/4" BSPP Male
F= 7/16嚙?- 20 UNF Male
I= 1/4" NPT Female | | | | | | | |
| 压力范围
5位数代码压力范围 | | | | | | |
| 压力单位 | | | | | |
输出
| 1= 0.5-4.5V比例 | 6= 1-6V | | 3= 1-5V | A= 10mV/V | | 4= 4-20mA (2线回路供电) |
| | | | |
电力| A= 2 ft. (0.6 m) | I= DIN 43650A | | B= 4 ft. (1.2 m) | L= 管道配件, Cable 2ft (0.6m) | | C= 6 ft. (1.8 m) | M= 管道配件, Cable 4ft (1.2m) | | D= 10 ft. (3.0 m) | N= 管道配件, Cable 6ft (1.8m) | | E= Mini DIN 43650 | P= 管道配件, Cable 10ft (3m) | | F= Packard Metripack
150 3-Pin Conn. | Y= M12 Eurofast |
| | | |
材质选择| 0= 17-4PH | 1= 316L | 2= Inconel 718* |
*咨询工厂的可用性. | | |
| 选项
000= 没有特定的选项 | | 独立密封 |
