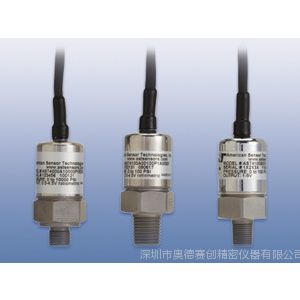

AST4100
低成本，紧凑型压力传感器及变送器
香港传感器技术，介绍一个紧凑，价格竞争力的不 钢压力传感器的 AST4100。兼容的液体和气体的压力范围广泛高达 10,000 PSI 的AST4100包括各种多元化的应用。AST4100压力传感器是为 10mV/ V，1-5V，1-6V，或 4-20mA 输出。邦定™技术，所有AST4100压力传感器采用 AST/HKST 的***单件不 钢传感元件。
优点
-邦定™技术
- 高强度不 钢结构
- 无油，焊接或内部O形圈
- 一体式传感元件)
- 宽操作温度范围
- 范围高达 10,000 PSI
- 低静态和热误差
- 价格/性能提供价值
- 适合於宽范围的液体和气体
- UL/cUL 508 认证
应用
- 测试设备
-HVAC/R 设备
- 控制面板
- 气动
-液压系统
-氢存储 (316L SS)
- 数据记录仪
点击这里接线信息
性能 @ 25°C (77°F)
爆破压力
5X or 20,000 psi（以较少者为准）
1精度包括：非线性，迟滞和非重复性
环境数据
操作
-40 至 85°C (-40 至 185°F)
存储
-40 至 100°C (-40 至 212°F)
补偿范围
0 至 55°C (30 至 130°F)
冲击
100G, 11 msec, 1/2 sine
振动
10G peak, 20 至 2000 Hz.
电气数据
输出
4-20mA
1-5VDC, 1-6VDC
0-50mV
0.5-4.5V 比例
激发
10-28VDC
10-28VDC
5VDC,typ
5VDC,reg
输出阻抗
>10k Ohms
<100 Ohms, 否minal
1100 Ohms, 否minal
<100 Ohms, 否minal
电流消耗
20mA, typ.
<10mA
<5mA
<10mA
带宽
(-3dB): DC 至 250 Hz
(-3dB): DC 至 1kHz
(3dB): DC 至 5kHz, min
(3dB): DC 至 1kHz
零点偏移
<±1% of FS
<±1% of FS
<±2% of FS
<±1% of FS
跨度公差
<±2% of FS
<±1.5% of FS
<±2% of FS
<±1.5% of FS
输出负载
0-800 Ohms
@10-28VDC
10k Ohms, Min.
>1M Ohms
10K Ohms, Min.
订购信息
AST4100 | A | 00500 | P | 4 | A | 0 | 000 | | PSIG 测量范围 | 压力范围代码 | BARG 测量范围 | 压力范围代码 | | -14.7 至 25** | V0025** | -1 至 2** | V0002** | | 0-25 | 00025 | 0-2 | 00002 | | 0-50 | 00050 | 0-5 | 00005 | | 0-100 | 00100 | 0-7 | 00007 | | 0-150 | 00150 | 0-10 | 00010 | | 0-200 | 00200 | 0-20 | 00020 | | 0-250 | 00250 | 0-35 | 00035 | | 0-500 | 00500 | 0-50 | 00050 | | 0-1,000 | 01000 | 0-70 | 00070 | | 0-2,500 | 02500 | 0-100 | 00100 | | 0-5,000 | 05000 | 0-250 | 00250 | | 0-7,500 | 07500 | 0-350 | 00350 | | 0-10,000 | 10000 | 0-500 | 00500 | | | | 0-700 | 00700 | | 典型的范围。所有可用的范围包括 0-25 PSI 和 0-10,000 PSI。 | | **复方范围至 -14.7 至 500 PSI 的提供。请谘询供货厂家。 |
|
| 系列型号 | | | | | | | |
| 过程连接
A= 1/4" NPT 外牙
B= 1/8" NPT 外牙*
C= 1/4" BSPP 外牙
F= 7/16" - 20 UNF 外牙* | | | | | | |
| 压力范围
5位数代码压力范围 | | | | | |
| 压力单位
B= BAR
K= kg/cm2
P= PSI | | | | |
输出
| 1= 0.5-4.5V 比例 | 6= 1-6V | | 3= 1-5V | A= 10mV/V | | 4= 4-20mA (2 线回路供电) |
| | | |
| 电力 | | A= 2 ft. (0.6m) | | B= 4 ft. (1.2m) | | C= 6 ft. (1.8m) | | D= 10 ft. (3.0m) | | (AST Standard cable is 24AWG) |
| | |
| 材质选择
0= 17-4PH
1= 316L | |
| 选项
000= 没有特定的选项 * 50PSI 不适用 （1/8" NPT 外牙在316L不适用） |
