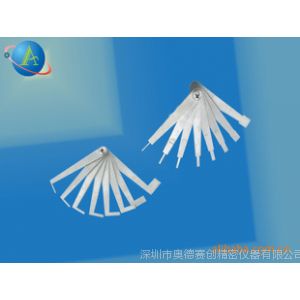

间隙量规/沿面距离测试卡/爬电距离测试卡AUTO-PD 产品概述： 符合GB4706、GB4943、GB8898等标准要求，用于测量两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面之间的***路径，规格可定制。 常用尺寸规格（8个）：1.0\1.5\2.0\2.5\3.0\4.0\6.0\8.0mm            （27个）：1.0mm2.0mm(11个)                      2.5mm-3.0mm至10.0mm(16个)

爬电距离Creepage Distance　定义　 [1]两个导电部件之间,或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的***空间距离.沿绝缘表面放电的距离即泄漏距离也称爬电距离，简称爬距。 　　 爬距=表面距离/系统电压.根据污秽程度不同, 爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过***的路程，就是爬电距离。电气间隙，是一个带翅膀的蚂蚁，

飞的***距离。国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。在 GB/T 2900.18-1992 电工术语 低压电器 标准中对爬电距离有这样的定义：爬电距离 具有电位差

的两导电部件之间沿绝缘材料表面的***距离。 具体测量步骤步骤如下： 一）电气间隙的测量步骤： 确定工作电压峰值和有效值； 确定设备的供电电压和供电设施类别  ；  根据过电压类别来确定进入设备的瞬态过电压大小；    确定设备的污染等级（一般设备为污染等级 2）；    确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。  二）确定爬电距离步骤  确定工作电压的有效值或直流值； 确定材料组别（根据相比漏电起痕指数，其划分为：Ⅰ组材料，Ⅱ组材料，Ⅲa 组材料,  Ⅲb组材料。注：如不知道材料组别，假定材料为Ⅲb 组） 确定污染等级； 确定绝缘类型（功能绝

缘、基本绝缘、附加绝缘、加强绝缘） 电气间隙、爬电距离的要求值： 电气间隙根据测量的工作电压及绝缘等级，查表（GB4943：2H  和 2J和 2K，60065-2001表：表 8 和表 9 和表10

）  检索所需的电气间隙即可决定距离；作为电气间隙替代的方法， 4943 使用附录 G替换，60065-2001 使用附录 J 替换。 爬电距离根据工作电压、绝缘等级及材料组别，查表(GB4943 为表 2L，65-2001 中为表11)确定爬电距离数值，如工作电压数值在表两个电压范围之间时，需要使用内差法计算其爬电距离

。 *GB 4943 中只有功能绝缘的电气间隙和爬电距离可以减小，但必须满足  标准 5.3.4 规定的高压或短路试验。  举例说明:有一个电气设备的输入端,是用裸露的铜排作为输入导体,这时把这两根铜排在空间的***距离称为电气间隙,在输入端子处,它们沿着输入端子的绝缘表面的***距离称为爬电距离,

如PCB上两根铜箔间边缘的***距离就称为爬电距离,如果把两根铜箔之间的PCB挖去,这时就成为爬电距离了.两者的区别就是电气间隙是没有绝缘体作陪村的,而爬电距离必须与绝缘体在一起
